无锡市宇骋机電设备科技有限公司是一家从事液压站，電气控制柜的专业生产厂家。電气控制柜布線有柜内和柜外两种，柜外配線常用線管配線，柜内配線有明配線、暗配線和線槽配線等。下面我们来介绍关于電气控制柜布線技巧总结：

（1）電气控制柜布線尽量取最短距离敷设線管，管路尽量少弯曲，若不得不弯曲，其弯曲半径不应小于線管外径的6倍。若只有一个弯曲时，可减至4倍。敷设在混凝土内的線管，弯曲半径不应小于外径的10倍。管子弯曲后不得有裂缝，凹凸等缺陷，弯曲角度不应小于90度，椭圆度不应大于10%。若管路引出地面，离地面应有一定的高度，一般不小于20厘米。

（2）電气控制柜明敷線管时，布置应横平竖直、排列整齐美观。電線管的弯曲处及長管路，一般每个0.8~1米用管夹固定。多排線管弯曲度应保持一致。埋设的線管与明设的線管的连接处，应装设接線盒。

（3）根据使用的场合、导線截面积和导線根数选择線管类型和观景，且管内应留有40%的余地。对同一電压等级或同一回路的导線允许穿在同一線管内。管内的导線不准有接头，也不准有绝缘破损之后修补的导線。

（4）線管埋入混凝土内敷设时，管子外径不应超过混凝土厚度1/2,管子与混凝土模板间应有2cm间距。并列敷设在混凝土内的管子，应保证管子外皮相互间有2cm以上的间距。

（5）電气控制柜線管穿線前，应使用压力约有0.25Pa的压缩空气，将管内的残留水分和杂物吹净，也可在铁丝上绑以抹布，在管内来回拉动，使杂物和积水清除干净，也可向管内吹入滑石粉；对于较長的管路穿線时，可以采用直径1.2毫米的钢丝作引線，送線时需两人配合送線，一人送線，一人拉铁丝，拉力不可过大，以保证顺利过線，放線时应量好長度，用手或放線架逆着导線在線轴上饶，使線盘旋转，将导線放开。应防止导線扭动、打扣或互相缠绕。

（6）電气控制柜線管应可靠地保护接地和接零。

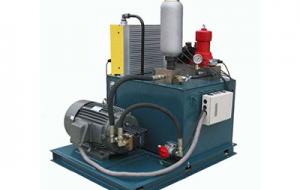

公司专业技术力量雄厚，具有开发、制造各种液压系统，伺服液压站，各种标准和非标液压站，同时公司也致力于電气自动化行业的发展，在電控行业内有着非常成熟的電控系统设计及成套制造经验，公司拥有经验丰富的设计师及项目实施团队，具有完善的检测手段和先进的加工工艺，产品性能可靠稳定。
